تیرهای ورقه ای با جان سینوسی چیست؟
تیرهای ورقه ای با جان سینوسی به منظور افزایش پایداری برشی و حذف تقویت کنندههای عرضی، ساخته شده از فولاد آلیاژی از جنس آهن است. فولاد آلیاژی به دلیل مزایای قابل توجه از جمله: استقامت بالا، استحکام عالی، قابلیت جوشکاری خوب و مقاومت در برابر ضربه و خوردگی میباشد. علاوه بر این مزیتها، کاهش وزن این ماده یکی از دلایل مهم استفاده از آن محسوب میشود. این مزیتها باعث شده تا این محصول برای ساخت بسیاری از سولهها با وزن سبک و مقاومت بالا، برجها، پلهای فلزی سبک و مستحکم، پلهای جادهای با استقامت بالا، پلهای جرثقیلی سبک و با استحکام بالا و … مناسب باشد. شرکت پروفیل فولادی اصفهان این افتخار را دارد که با عرضه این محصول و همچنین مشاوره در این زمینه همراه شما باشد.
این تیر سینوسی در مقایسه با تیرآهن متداول در مقاومت یکسان بین ۲۰ تا ۴۰ درصد وزن کمتری دارد. این وزن کمتر از سوی دیگر باعث افزایش بیشتر مقاومت سازه میشود. همچنین قیمت و زمان اجرایی سازه را بهطور چشمگیری کاهش میدهد.
جهت افزایش استحکام تیر، یکی از روشها موجدار کردن جان آن است این کار باعث میشود تا کمانش جان به صورت موضعی در قسمتهای مسطح موج اتفاق افتاد و در نتیجه افزایش در مقاومت نهایی کمانشی جان ایجاد گردد .
همچنین باعث کاهش سختی محوری آن شده که در نتیجه اثر عوامل ایجاد کننده کرنش محوری جان نظیر نیروهای محوری ناشی از خمش تغییرات دما، خزش و جمعشدگی در جان تیر کاهش یابد. علاوه براین، اثرات ناشی از خطاهای ساخت در افزایش تنشهای محوری کمرنگتر میگردد. تیر سینوسی فولادی جهت سبکسازی سازههای فلزی صنعتی و ساختمانی و سازگار با استاندارد ساخته شده است.
https://esfahansp.com/sinusoidal-soul

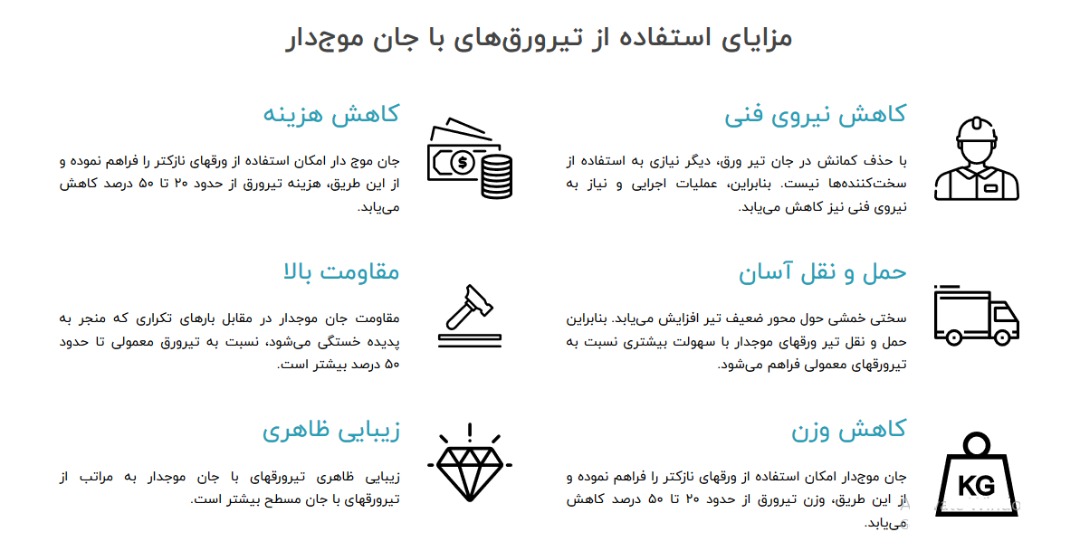

مزایای استفاده از تیرورقهای با جان موجدار
آزمایشات انجام شده بر روی تیرورقهای با جان سینوسی نشان میدهد که این جانها نیز در معرض
کمانش موضعی مشابهی در زیر محل اعمال بار قرار دارند. اما به دلیل اینکه جان موجدار سینوسی، سطح طولانیتری از جان را در معرض بار متمرکز قرار میدهد و دارای مقاومت کمانشی بیشتری است، اصولا مقاومت آن در مقابل بارهای متمرکز نیز از جانهای مسطح معمولی بیشتری است.

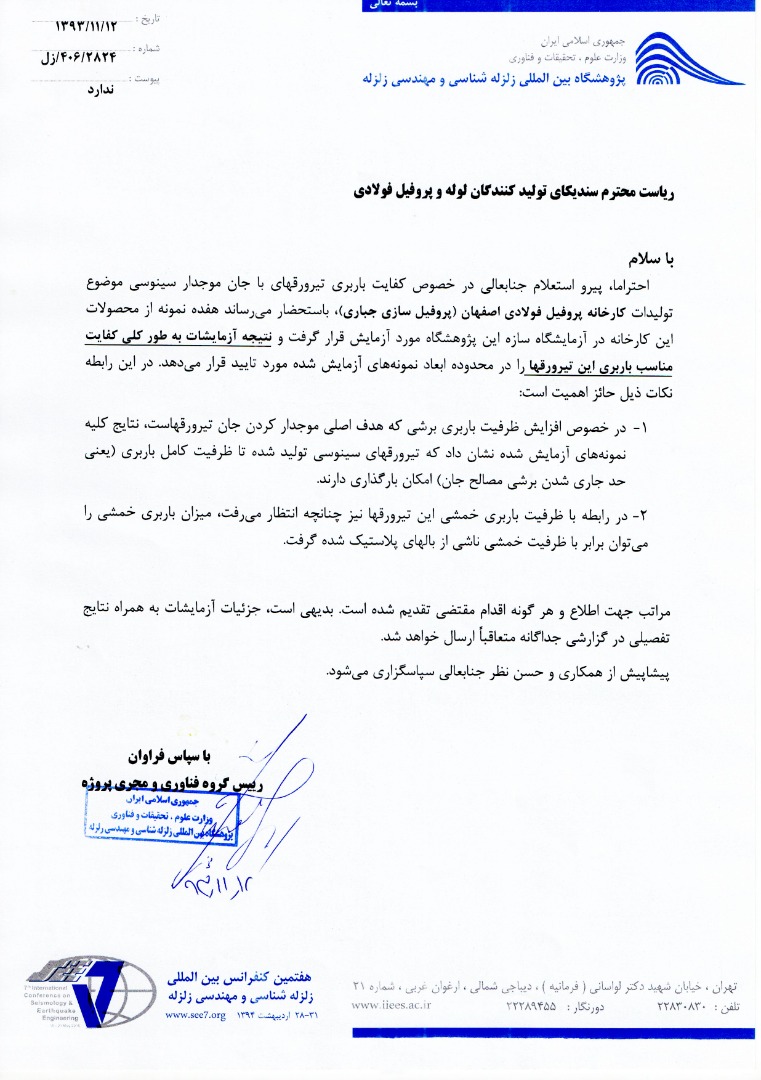

در نهایت، آزمایشات انجام شده به منظور تامین مقاومت خمشی تیر ورق های با جان موجدار سینوسی نشان میدهد که ظرفیت خمشی این تیرها برابر با ظرفیت پلاستیک بالها میباشد. بنابراین جان تیر تنشهای خمشی اندکی را تحمل کرده و در ناحیه تحت فشار نیز امکان کمانش از بین میرود. در صورتی که جان و بال به طور پیوسته به یکدیگر جوش شده باشند، جان سینوسی نیز در تحمل نیروهای خمشی مشارکت کرده و بر ظرفیت خمشی مقطع میافزاید. علاوه بر این وجود جان موجدار باعث کاهش ارز آزاد بار تحت فشار شده و از این طریق نیز ظرفیت کمانش موضعی بار تحت فشار را افزایش میدهد. برای دیدن محصولات بیشتر و اطلاع از موجودی تیرورقها با جان سینوسی اینجا کلیک کنید.
